新型電子產品綜合維修實訓平臺是集電子產品檢測、維修、組裝、調試技術等為一體的多功能綜合維修實訓平臺；主要由工作平臺、信息處理單元、配電單元、照明單元、人機接口單元、視頻監控單元、LED顯示單元等組成。系統內嵌操作系統，數據恢復系統、單元電路板卡學習系統、裝調系統、計算機組裝智能測評系統。同時該平臺根據用戶需要配備相應的儀器儀表就可以組建不同應用場景的實訓系統，以滿足客戶多方位需求。

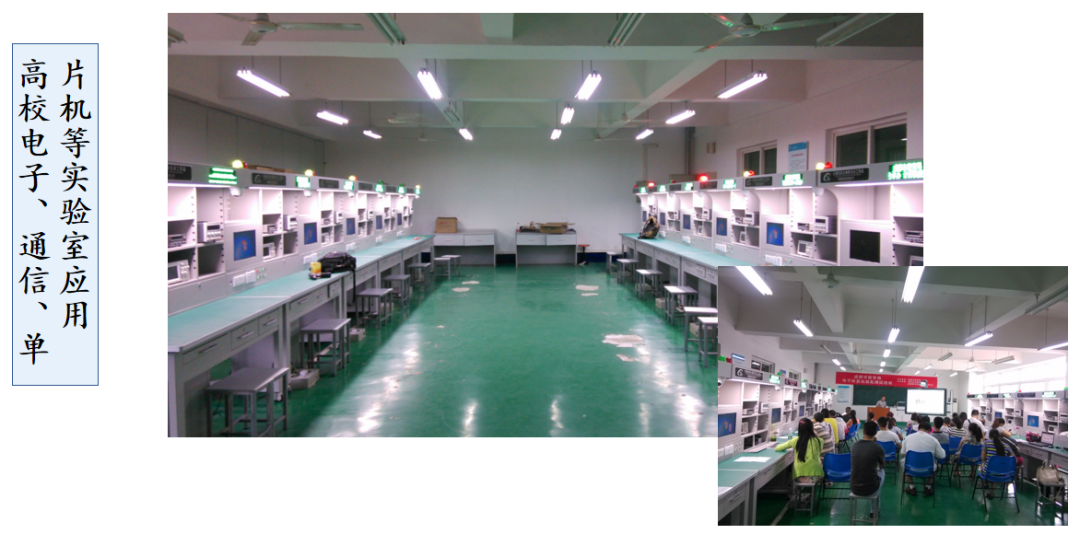

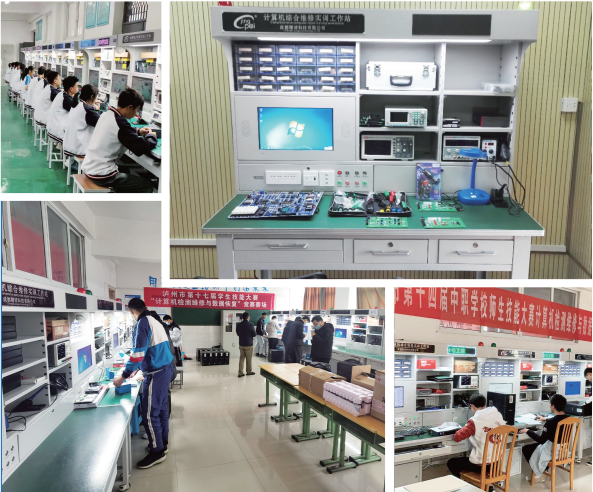

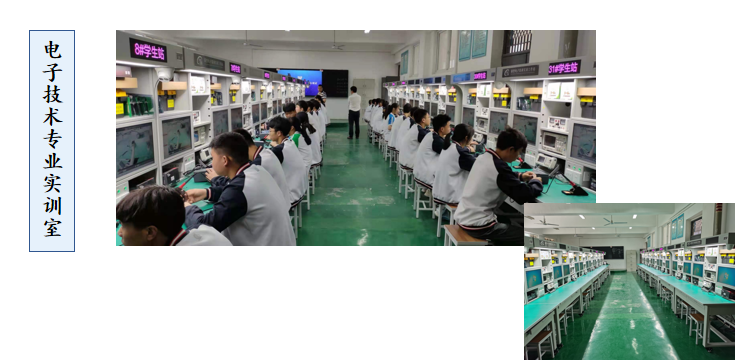

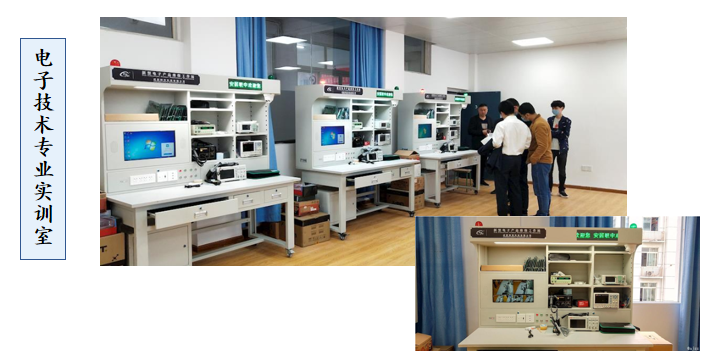

目前該實訓平臺廣泛應用于職業院校電子、計算機、物聯網等專業實訓室配套實訓設備，也用于普通高校電子技術專業，計算機專業等基礎學科實驗室配套設備。
隨著智能制造與互聯網絡產業的發展，計算機與數碼產品已經進入到我們生活的方方面面，相關產品的維修服務機構已經延伸到全國的2200多個市縣的近4萬個鄉鎮。各大電子產品生產企業要立足于產業，需要在全國各地建立龐大的售后服務體系，以保障客戶服務需求。
維修行業的存在形式由此發生了變化：由原來的以維修為中心逐漸演變成以服務為中心；原來單一產品的維修也慢慢演變為綜合類電子產品維修；原來相對分散、獨立的維修業務逐漸變成規模化的特約維修站，他們集中處理所屬區域相關行業的電子產品，而這些特約維修站也需要大量的技術維修人員來解決這些問題。

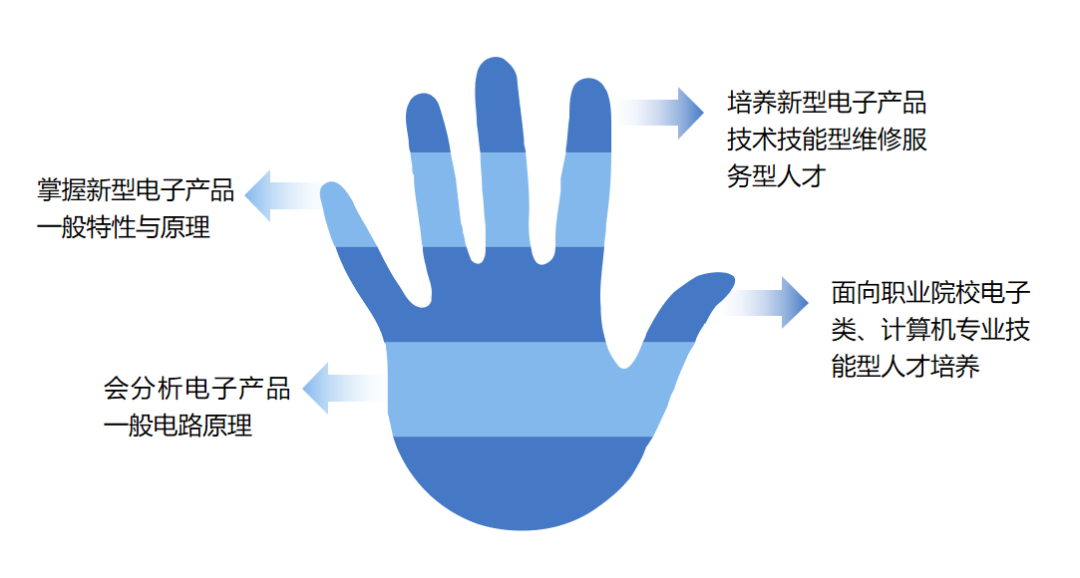

就職業院校而言，學生在掌握基礎電子技術應用知識和電子產品維修技能之后，在社會上適合的崗位是非常多的，例如電子產品維修、元器件采購、質量檢測、系統運維等。學校應及時更新相關電子專業所涉及的相關知識與技能點、樹立專業特色辦學思想，以便適應現代新型電子產品的維護工作、對接現在信息技術所要求的新的崗位。
新型性
本工作站所涉及電子產品均來自現實生活，具有廣泛的代表性、啟發性，通過掌握這些電路知識能夠讓學習者舉一反三；同時本產品的技能訓練模式新穎，理論知識與實踐訓練有機結合，從海量的電子產品電路原理圖中抽取具有廣泛代表性的各類電路，再將這些電路以實際電子產品為例分為若干單元電路進行實訓。
實戰性
主要體現在實訓方式上，學生可以對每個單元電路功能板進行安裝、調試、故障維修；每個單元電路板的電路圖會實時顯示在PC終端，方便學生邊練邊學邊思考，有效提高了學生的學習興趣，在學中練，在練中學。
實用性
本工作平臺所涉及的電子產品均來源于現實生活中種類繁多的電子產品、極少使用的電路、即將淘汰的電子產品、不具備新型電子產品的特征電路。
競技性

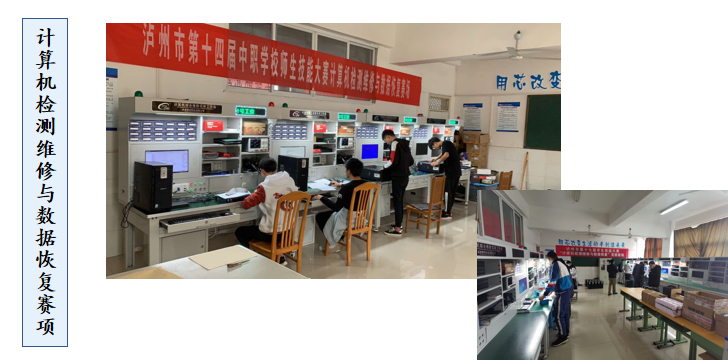

為了有效檢驗學員對所學知識的掌握情況，該平臺軟件系統可以自動對所設定故障的單元電路板進行智能檢測，并將檢測結果上傳到服務器，每個單元電路板故障點根據實際需要靈活進行設置，從而有效避免因人為評判帶來的結果的不一致性。目前該平臺廣泛應用于計算機硬件檢測維修與數據恢復賽項。
充當認證、學業測評工具
本平臺能夠有效解決學院學業測評與認證工作，例如為了考察計算機專業學生實際動手能力，通過該平臺的計算機組裝模塊對學院計算機組裝能力進行考察，以了解其計算機基本硬件的組裝水平。

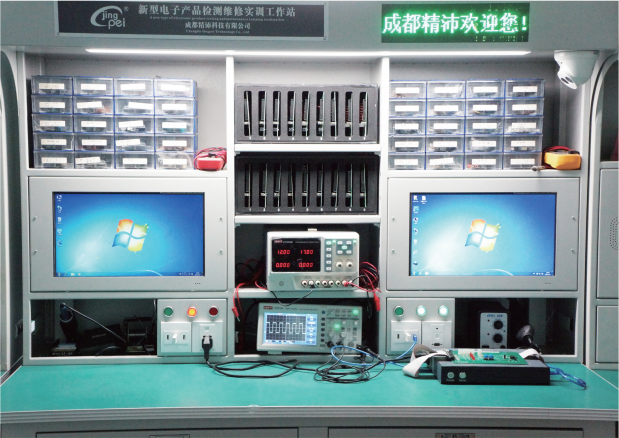

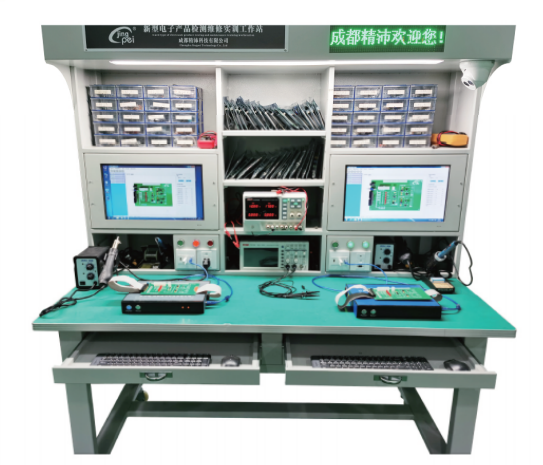

1 整機介紹

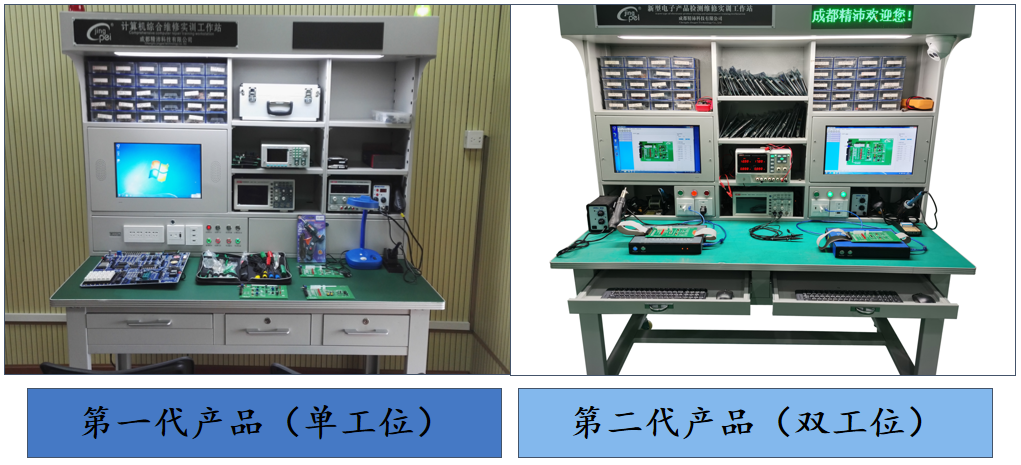

本設備采用全噴塑工藝，設備集成有1600*800*1800mm操作防靜電臺面、根據使用對象不同可分單工位和雙工位臺體。
桌面臺架部分分成6—8個可變空間方便存放各類儀器儀表、板卡、開發維修工具及電子元器件，各空間小格均考慮通用安裝電源接口，并且采用系統集成思想，所有的設備電源線均不外露，使得整個實訓、實驗開發環境顯得干凈、整潔、安全和舒適；
桌面采用防靜電處理以便操作更安全；設備的臺面為操作區域，標配有可調的通用的全覆蓋電源，控制版面部分集成有多個USB接口、電源接口和控制面板來方便用戶進行各類操作；
配備的燈光系統采用高亮LED平面光，桌面操作無重影。用戶的操作鍵盤和鼠標均在桌面下，既節省空間，又方便計算機的操作與使用；整個臺體部分由四個堅固的全向輪承重，可根據用戶需要隨時移動和固定。
2 LED顯示模塊
裝置配置兩塊P5LED彩色顯示屏，可實時顯示當前進行的實訓項目并更改顯示內容。如進行考試時，可顯示倒計時時間、組號、考試類別等，當學生按下答疑按鈕時，面板上的紅色指示燈閃爍，監考老師隨即進行答疑，學生如需交卷，只需按下交卷按鈕。由此可大大幫助學生節省答題時間，同時也方便老師進行監考。3 過程記錄模塊
工作站裝有高清數字攝像頭、網絡交換機、監控軟件等，當考生在考試時，打開控制器中的監控軟件，并按下監控運行按鈕，系統便會自動記錄考生考試過程中的一切操作信息；當考場外需要設置觀察點時，只需把設備通過網絡連接到考場中的交換機即可觀察所有考試即時信息，不需要重新在考場中單獨布置。4 數據接口單元
配備3個USB接口，1個VGA 接口，1個音頻接口和一個網絡接口，3個USB接口中其中一個提供給LED顯示屏，可隨時更改顯示屏顯示信息，兩個供給維修控制器，方便用戶與控制器進行數據交換，音頻接口和VGA接口方便維修主板時直接將信號接入顯示器顯示，網絡接口可提供與局域網連接。
5 故障診斷單元
可測量內存插槽、CPU插槽、PCI插槽、PCI-E插槽、AGP插槽的各種信號，也可進行主板故障診斷、顯卡測試、電源測試、內存測試等，配備各種檢測卡，方便用戶進行故障分析。提供視頻維修教程，便于學習。可實現多名學生同時在該實訓設備上完成臺式、筆記本主板故障檢測維修、數碼產品等功能板維修調試等功能。
6 配備顯示切塊模板
外接主機于內置工控機可用時共用顯示器，節約空間和成本。同時配備雙輸出，可接入投影機，便于教學。
7 配備管理軟件

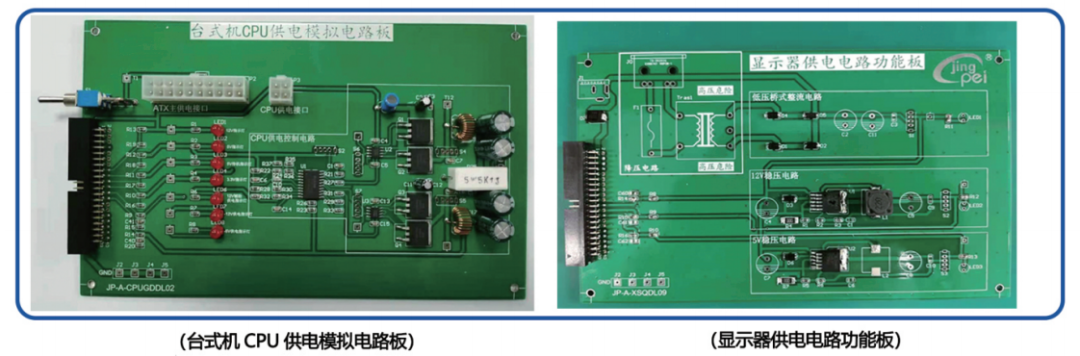

學習板卡可通過上位機軟件觀察板卡故障點，配備19張模塊化的板卡，便于老師和學生了解主板原理。

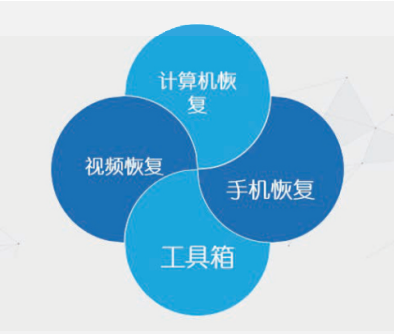

8 數據恢復
DRP6700數據恢復平臺源于效率源18年專業數據恢復技術積累，是一款功能強大、支持廣泛的數據恢復產品。除了對常規的硬盤、U盤、存儲卡、陣列、鏡像文件恢復外，它還能支持對手機、視頻監控這兩大類取證中經常遇到的介質進行恢復，同時提供了文檔修復、視頻修復等實用功能。產品專注于邏輯層數據恢復，操作簡單、恢復高效，無需培訓即可上手，并快速獲取恢復結果。
9 配套儀器儀表和學習板卡

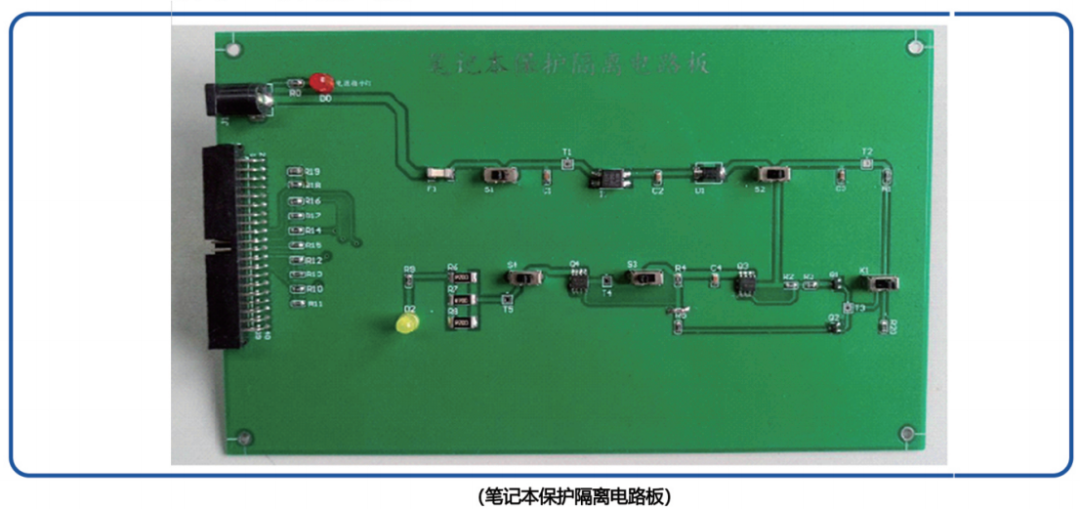

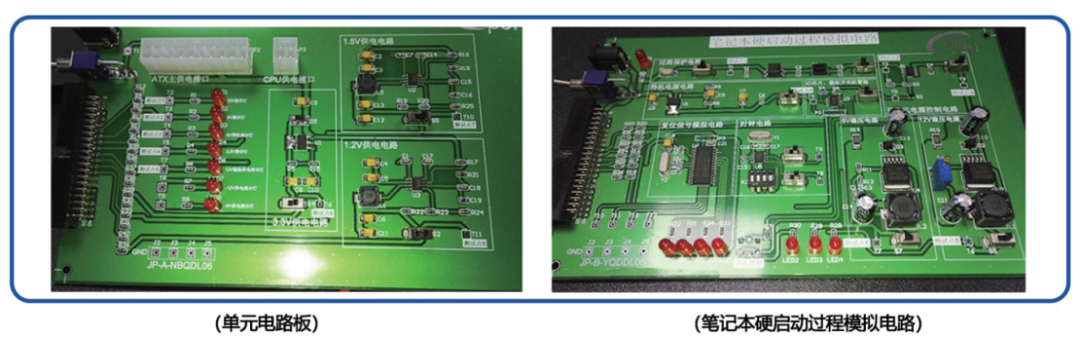

配套儀器儀表包含可調直流電源、100M雙蹤數字示波器、紅外熱像儀、熱風焊臺、防靜電專用烙鐵、頻率計、維修套裝工具、數字萬用表、硬盤維修及數據恢復系統、主板診斷卡、放大鏡等。 學習板卡包括計算機硬件接口電路板、筆記本保護隔離電路功能 板、筆記本充電電路功能板、筆記本內存供電電路功能板、筆記本時鐘電路功能板、筆記本顯示電路功能板、筆記本硬啟動過程電路功能板等。

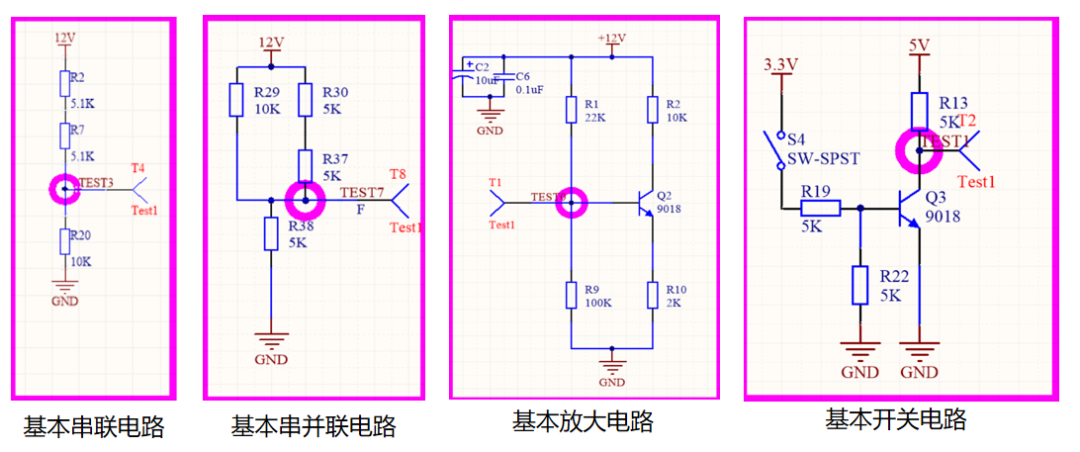

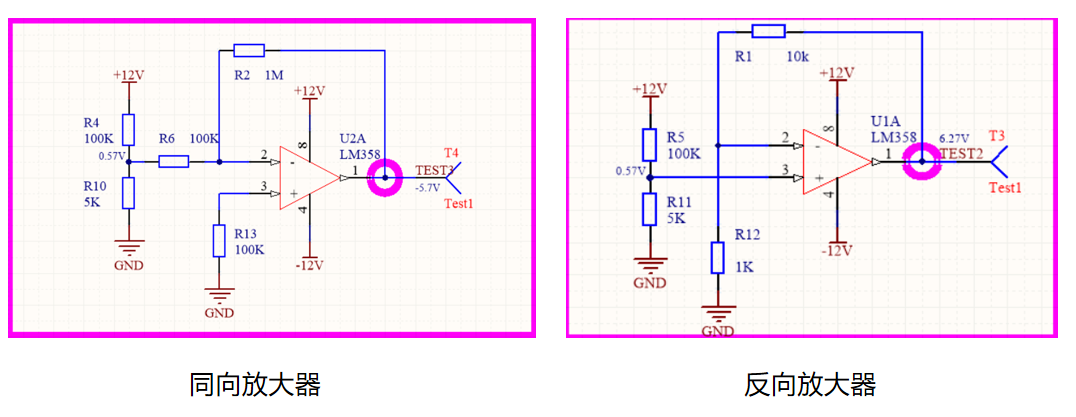

10 基礎單元電路分析實踐
